单组柱状图¶

快速出图¶

柱状图（Bar Chart）是一种常见的数据可视化工具，适用于比较不同类别的数据。 plotfig 基于强大的 matplotlib 开发，简化了画图流程，使得多组数据的对比更加直观。

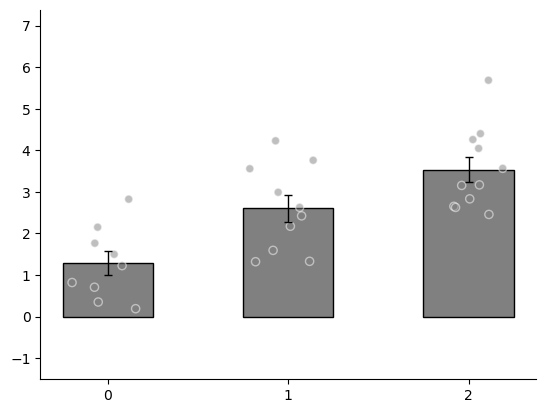

例如，我们有3组数据（分别有9个样本、10个样本、11个样本）通过柱状图展示它们之间的差异。

import numpy as np
from plotfig import *

data1 = np.random.normal(1, 1, 9)
data2 = np.random.normal(2, 1, 10)
data3 = np.random.normal(3, 1, 11)

plot_one_group_bar_figure([data1, data2, data3])

png

多子图¶

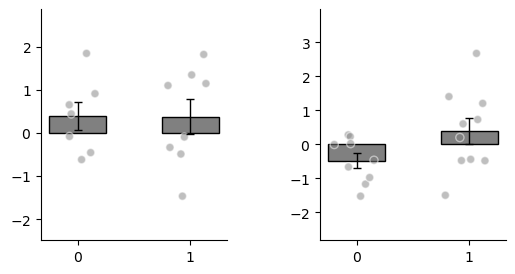

我们可以在外部创建figure和axes，完成多子图的绘制。

import numpy as np
import matplotlib.pyplot as plt
from plotfig import *

ax1_bar1 = np.random.normal(0, 1, 7)
ax1_bar2 = np.random.normal(0, 1, 8)
ax2_bar1 = np.random.normal(0, 1, 9)
ax2_bar2 = np.random.normal(0, 1, 10)

fig, axes = plt.subplots(1, 2, figsize=(6, 3))
fig.subplots_adjust(wspace=0.5)
plot_one_group_bar_figure([ax1_bar1, ax1_bar2], ax=axes.flatten()[0])
plot_one_group_bar_figure([ax2_bar1, ax2_bar2], ax=axes.flatten()[1])

png

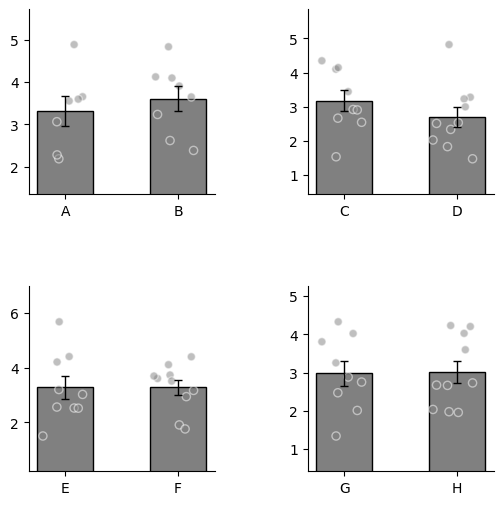

更多子图。

import numpy as np
import matplotlib.pyplot as plt
from plotfig import *

ax1_bar1 = np.random.normal(3, 1, 7)
ax1_bar2 = np.random.normal(3, 1, 8)
ax2_bar1 = np.random.normal(3, 1, 9)
ax2_bar2 = np.random.normal(3, 1, 10)
ax3_bar1 = np.random.normal(3, 1, 9)
ax3_bar2 = np.random.normal(3, 1, 10)
ax4_bar1 = np.random.normal(3, 1, 9)
ax4_bar2 = np.random.normal(3, 1, 10)


fig, axes = plt.subplots(2, 2, figsize=(6, 6))
fig.subplots_adjust(wspace=0.5, hspace=0.5)
plot_one_group_bar_figure([ax1_bar1, ax1_bar2], ax=axes[0,0], labels_name=["A", "B"])
plot_one_group_bar_figure([ax2_bar1, ax2_bar2], ax=axes[0,1], labels_name=["C", "D"])
plot_one_group_bar_figure([ax3_bar1, ax3_bar2], ax=axes[1,0], labels_name=["E", "F"])
plot_one_group_bar_figure([ax4_bar1, ax4_bar2], ax=axes[1,1], labels_name=["G", "H"])

png

图的美化¶

参数设置¶

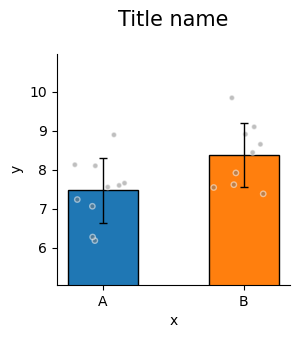

我们可以通过外面创建fig来控制图片的大小。 plotfig提供了大量的选项来自定义图。全部参数见plotfig.bar.plot_one_group_bar_figure的API 文档。

import numpy as np
import matplotlib.pyplot as plt
from plotfig import *

data1 = np.random.normal(7, 1, 10)
data2 = np.random.normal(8, 1, 9)

fig, ax = plt.subplots(figsize=(3, 3))
plot_one_group_bar_figure(
    [data1, data2],
    ax=ax,
    labels_name=["A", "B"],
    x_label_name="x",
    y_label_name="y",
    title_name="Title name",
    title_fontsize=15,
    width=0.5,
    dots_size=15,
    colors=["#1f77b4", "#ff7f0e"],
    errorbar_type="sd",
)

png

关于x轴¶

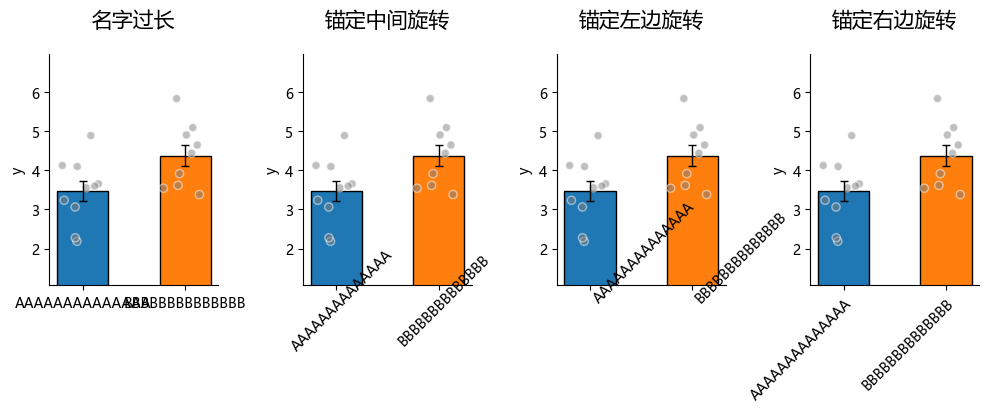

当x轴上的名字过长时，可以使用旋转。

import numpy as np
import matplotlib.pyplot as plt
from plotfig import *

# 设置中文字体
plt.rcParams['font.family'] = "Microsoft YaHei"  # 微软雅黑
plt.rcParams['axes.unicode_minus'] = False  # 正确显示负号

data1 = np.random.normal(3, 1, 10)
data2 = np.random.normal(4, 1, 9)

fig, axes = plt.subplots(1, 4, figsize=(12, 3))
fig.subplots_adjust(wspace=0.5)
plot_one_group_bar_figure(
    [data1, data2],
    ax=axes[0],
    labels_name=["AAAAAAAAAAAAAA", "BBBBBBBBBBBBBB"],
    y_label_name="y",
    title_name="名字过长",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
)
plot_one_group_bar_figure(
    [data1, data2],
    ax=axes[1],
    labels_name=["AAAAAAAAAAAAAA", "BBBBBBBBBBBBBB"],
    y_label_name="y",
    title_name="锚定中间旋转",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
    x_tick_rotation=45,
    x_label_ha="center",  # 锚定中间旋转（默认）
)
plot_one_group_bar_figure(
    [data1, data2],
    ax=axes[2],
    labels_name=["AAAAAAAAAAAAAA", "BBBBBBBBBBBBBB"],
    y_label_name="y",
    title_name="锚定左边旋转",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
    x_tick_rotation=45,
    x_label_ha="left",  # 锚定左边旋转
)
plot_one_group_bar_figure(
    [data1, data2],
    ax=axes[3],
    labels_name=["AAAAAAAAAAAAAA", "BBBBBBBBBBBBBB"],
    y_label_name="y",
    title_name="锚定右边旋转",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
    x_tick_rotation=45,
    x_label_ha="right",  # 锚定右边旋转
)

png

关于y轴¶

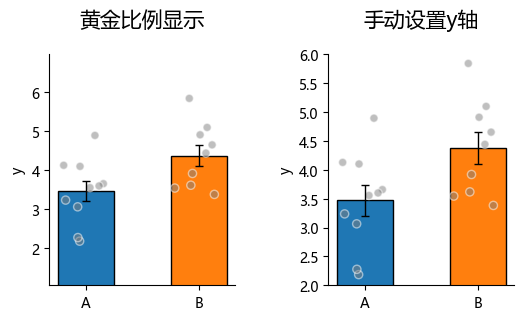

plotfig默认会自动计算最高点与最低点的位置，使最高点到最低点的距离占整个y轴的0.618（即黄金比例）。有时，我们希望手动设置y轴的区间，可以使用y_lim_range选项。

import numpy as np
import matplotlib.pyplot as plt
from plotfig import *

# 设置中文字体
plt.rcParams['font.family'] = "Microsoft YaHei"  # 微软雅黑
plt.rcParams['axes.unicode_minus'] = False  # 正确显示负号

data1 = np.random.normal(3, 1, 10)
data2 = np.random.normal(4, 1, 9)

fig, axes = plt.subplots(1, 2, figsize=(6, 3))
fig.subplots_adjust(wspace=0.5)
plot_one_group_bar_figure(
    [data1, data2],
    ax=axes[0],
    labels_name=["A", "B"],
    y_label_name="y",
    title_name="黄金比例显示",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
)
plot_one_group_bar_figure(
    [data1, data2],
    ax=axes[1],
    labels_name=["A", "B"],
    y_label_name="y",
    title_name="手动设置y轴",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
    y_lim_range=(2, 6)  # 设置y轴范围
)

png

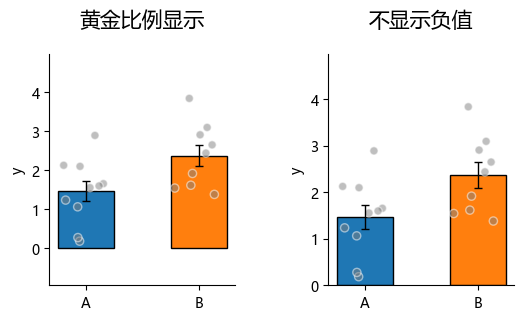

有时，我们希望y轴最下方为0，但是不确定最大值的高度。

import numpy as np
import matplotlib.pyplot as plt
from plotfig import *

# 设置中文字体
plt.rcParams['font.family'] = "Microsoft YaHei"  # 微软雅黑
plt.rcParams['axes.unicode_minus'] = False  # 正确显示负号

data1 = np.random.normal(1,  1, 10)
data2 = np.random.normal(2, 1, 9)

fig, axes = plt.subplots(1, 2, figsize=(6, 3))
fig.subplots_adjust(wspace=0.5)
plot_one_group_bar_figure(
    [data1, data2],
    ax=axes[0],
    labels_name=["A", "B"],
    y_label_name="y",
    title_name="黄金比例显示",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
)
plot_one_group_bar_figure(
    [data1, data2],
    ax=axes[1],
    labels_name=["A", "B"],
    y_label_name="y",
    title_name="不显示负值",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
    ax_min_is_0=True,  # 不显示负值
)

png

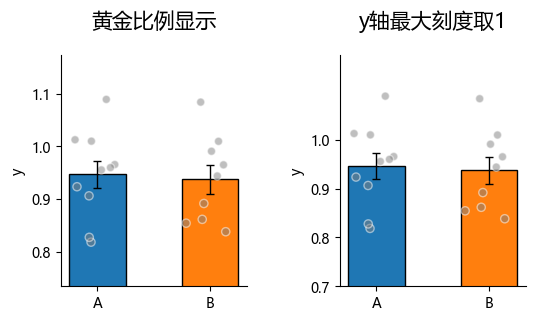

有时，我们希望y轴刻度最大只显示到1（例如y轴表示经过Fisher z转换的相关系数）。

import numpy as np
import matplotlib.pyplot as plt
from plotfig import *

# 设置中文字体
plt.rcParams['font.family'] = "Microsoft YaHei"  # 微软雅黑
plt.rcParams['axes.unicode_minus'] = False  # 正确显示负号

data1 = np.random.normal(0.9,  0.1, 10)
data2 = np.random.normal(0.9, 0.1, 9)

fig, axes = plt.subplots(1, 2, figsize=(6, 3))
fig.subplots_adjust(wspace=0.5)
plot_one_group_bar_figure(
    [data1, data2],
    ax=axes[0],
    labels_name=["A", "B"],
    y_label_name="y",
    title_name="黄金比例显示",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
)
plot_one_group_bar_figure(
    [data1, data2],
    ax=axes[1],
    labels_name=["A", "B"],
    y_label_name="y",
    title_name="y轴最大刻度取1",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
    y_max_tick_to_one=True,  # y轴最大刻度取1
)

png

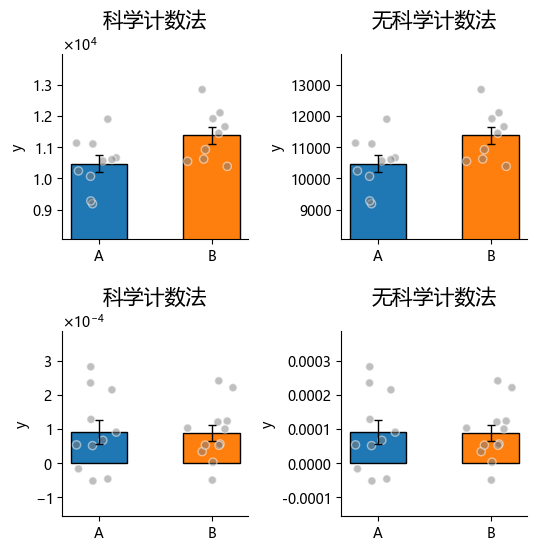

有时，我们希望修改Y轴的表达方式，例如Y轴用科学计数法表示。

import numpy as np
import matplotlib.pyplot as plt
from plotfig import *

# 设置中文字体
plt.rcParams['font.family'] = "Microsoft YaHei"  # 微软雅黑
plt.rcParams['axes.unicode_minus'] = False  # 正确显示负号

data1 = np.random.normal(10000, 1000, 10)
data2 = np.random.normal(11000, 1000, 9)
data3 = np.random.normal(0.0001, 0.0001, 11)
data4 = np.random.normal(0.0001, 0.0001, 12)

fig, axes = plt.subplots(2, 2, figsize=(6, 6))
fig.subplots_adjust(wspace=0.5, hspace=0.5)
plot_one_group_bar_figure(
    [data1, data2],
    ax=axes[0,0],
    labels_name=["A", "B"],
    y_label_name="y",
    title_name="科学计数法",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
)  # 默认y轴使用科学计数法
plot_one_group_bar_figure(
    [data1, data2],
    ax=axes[0,1],
    labels_name=["A", "B"],
    y_label_name="y",
    title_name="无科学计数法",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
    math_text=False,  # 手动关闭科学计数法
)
plot_one_group_bar_figure(
    [data3, data4],
    ax=axes[1,0],
    labels_name=["A", "B"],
    y_label_name="y",
    title_name="科学计数法",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
)  # 默认y轴使用科学计数法
plot_one_group_bar_figure(
    [data3, data4],
    ax=axes[1,1],
    labels_name=["A", "B"],
    y_label_name="y",
    title_name="无科学计数法",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
    math_text=False,  # 手动关闭科学计数法
)

png

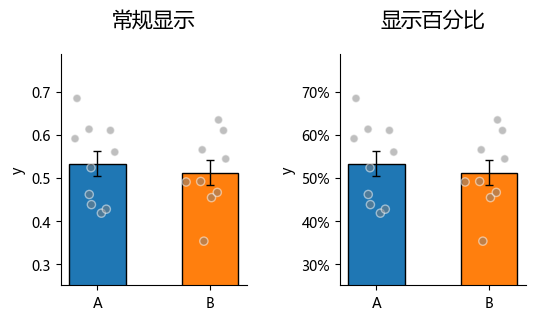

有时，我们希望y轴显示百分比（“percentage”会与“math_text”冲突，需要手动关闭“math_text”）

import numpy as np
import matplotlib.pyplot as plt
from plotfig import *

# 设置中文字体
plt.rcParams['font.family'] = "Microsoft YaHei"  # 微软雅黑
plt.rcParams['axes.unicode_minus'] = False  # 正确显示负号

data1 = np.random.normal(0.5,  0.1, 10)
data2 = np.random.normal(0.5, 0.1, 9)

fig, axes = plt.subplots(1, 2, figsize=(6, 3))
fig.subplots_adjust(wspace=0.5)
plot_one_group_bar_figure(
    [data1, data2],
    ax=axes[0],
    labels_name=["A", "B"],
    y_label_name="y",
    title_name="常规显示",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
)
plot_one_group_bar_figure(
    [data1, data2],
    ax=axes[1],
    labels_name=["A", "B"],
    y_label_name="y",
    title_name="显示百分比",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
    math_text=False,
    percentage=True,
)

png

关于散点¶

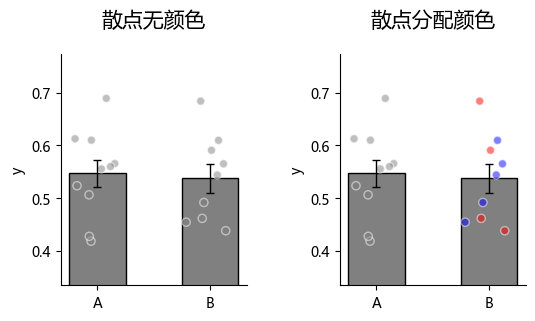

我们可以为每个散点分配颜色（可用于区分不同来源的数据）。

import numpy as np
import matplotlib.pyplot as plt
from plotfig import *

# 设置中文字体
plt.rcParams['font.family'] = "Microsoft YaHei"  # 微软雅黑
plt.rcParams['axes.unicode_minus'] = False  # 正确显示负号

data1 = np.random.normal(0.5,  0.1, 10)
data2 = np.random.normal(0.5, 0.1, 9)
dots_color = [["gray"]*10, ["red"]*4+["blue"]*5]

fig, axes = plt.subplots(1, 2, figsize=(6, 3))
fig.subplots_adjust(wspace=0.5)
plot_one_group_bar_figure(
    [data1, data2],
    ax=axes[0],
    labels_name=["A", "B"],
    y_label_name="y",
    title_name="散点无颜色",
    title_fontsize=15,
)
plot_one_group_bar_figure(
    [data1, data2],
    ax=axes[1],
    labels_name=["A", "B"],
    y_label_name="y",
    title_name="散点分配颜色",
    title_fontsize=15,
    dots_color=dots_color,  # 散点颜色
)

png

统计¶

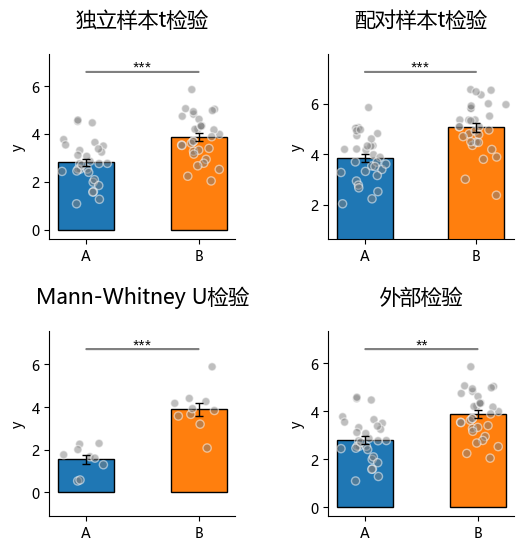

plotfig可以快速为bar间比较进行统计。目前支持的统计方法有：

独立样本t检验：ttest_ind
配对样本t检验：ttest_rel
Mann-Whitney U检验：mannwhitneyu
外部检验：external

外部检验external指用户可在外部利用其他统计软件自行进行检验，只需传入检验p值即可。

所有统计方法需要先通过statistic选项启用，然后将方法名传入test_method选项即可。外部检验需额外传入p值列表。

import numpy as np
import matplotlib.pyplot as plt
from plotfig import *

# 设置中文字体
plt.rcParams['font.family'] = "Microsoft YaHei"  # 微软雅黑
plt.rcParams['axes.unicode_minus'] = False  # 正确显示负号

np.random.seed(42)
data1 = np.random.normal(3, 1, 30)
data2 = np.random.normal(4, 1, 31)
data3 = np.random.normal(5, 1, 31)
data4 = np.random.normal(2, 1, 9)
data5 = np.random.normal(4, 1, 10)

fig, axes = plt.subplots(2, 2, figsize=(6, 6))
fig.subplots_adjust(wspace=0.5, hspace=0.5)
plot_one_group_bar_figure(
    [data1, data2],
    ax=axes[0,0],
    labels_name=["A", "B"],
    y_label_name="y",
    title_name="独立样本t检验",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
    statistic=True,
    test_method="ttest_ind"
)
plot_one_group_bar_figure(
    [data2, data3],
    ax=axes[0,1],
    labels_name=["A", "B"],
    y_label_name="y",
    title_name="配对样本t检验",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
    statistic=True,
    test_method="ttest_rel"
)
plot_one_group_bar_figure(
    [data4, data5],
    ax=axes[1,0],
    labels_name=["A", "B"],
    y_label_name="y",
    title_name="Mann-Whitney U检验",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
    statistic=True,
    test_method="mannwhitneyu"
)
plot_one_group_bar_figure(
    [data1, data2],
    ax=axes[1,1],
    labels_name=["A", "B"],
    y_label_name="y",
    title_name="外部检验",
    title_fontsize=15,
    colors=["#1f77b4", "#ff7f0e"],
    statistic=True,
    test_method="external",
    p_list=[0.01],
)

png

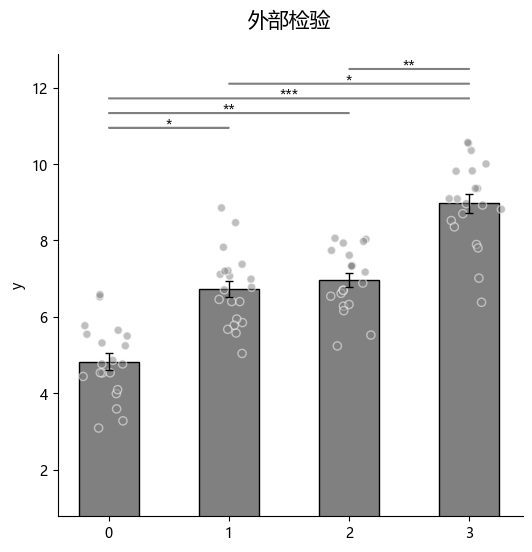

当使用外部统计，且有多个bar之间需要比较。时遵循：1->2, 1->3, 1->n，2->3, 2->n，3->n的顺序传入p值，依次类推。

import numpy as np
import matplotlib.pyplot as plt
from plotfig import *

# 设置中文字体
plt.rcParams['font.family'] = "Microsoft YaHei"  # 微软雅黑
plt.rcParams['axes.unicode_minus'] = False  # 正确显示负号

np.random.seed(42)
data1 = np.random.normal(5,  1, 20)
data2 = np.random.normal(7, 1, 20)
data3 = np.random.normal(7, 1, 20)
data4 = np.random.normal(9, 1, 20)

p_list = [0.05, 0.01, 0.001, 1, 0.05, 0.01]

fig, ax = plt.subplots(figsize=(6, 6))
plot_one_group_bar_figure(
    [data1, data2, data3, data4],
    ax=ax,
    y_label_name="y",
    title_name="外部检验",
    title_fontsize=15,
    statistic=True,
    test_method="external",
    p_list=p_list,
)

png
